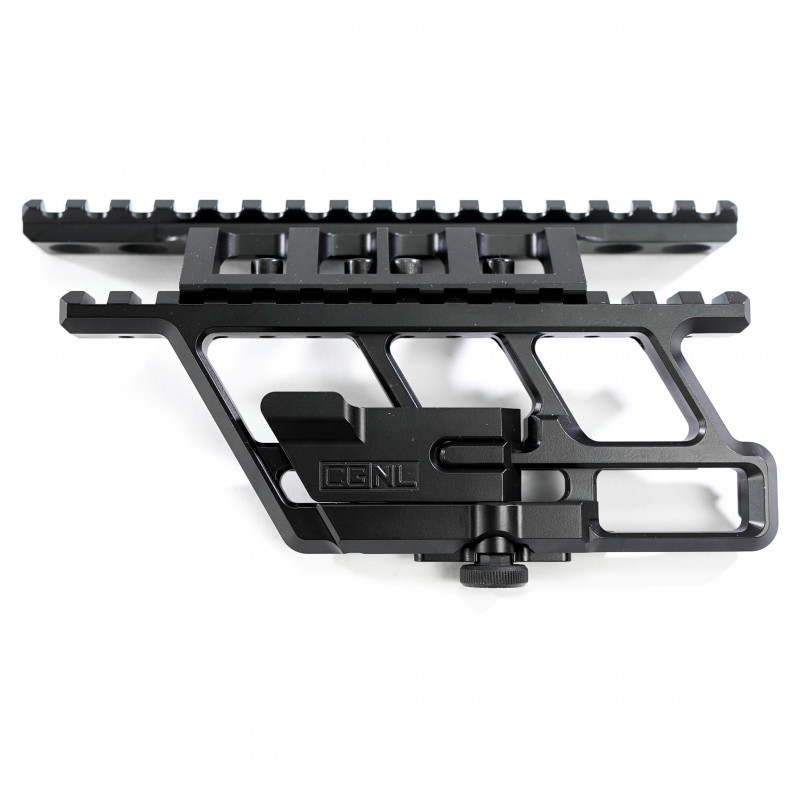

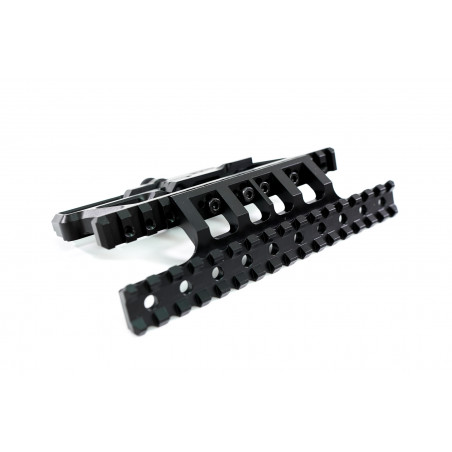

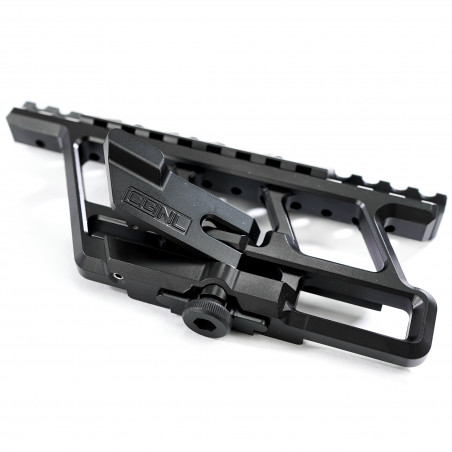

Кронштейн боковой быстросъемный для АК CG514
Инструкция к планке Атлант.
Аккуратно надвигаем её на крепление ласточкин хвост справа налево. Задвигаем до упора, закрываем фиксационную клавишу. Если запирание произошло без заметного усилия или есть шат всей конструкции, то планку снимаем, продавливаем зажим под винтом пальцем или плоской отвёрткой и крутим винт по часовой стрелке, на следующее деление фиксации. Затем снова надвигаем планку и проверяем её на шат. И так пока не добьёмся жёсткой фиксации.
Если планка не надвигается на крепление и застревает посередине – значит, фиксационный винт не вернулся в верхнее положение и немного торчит. Необходимо нажать до конца клавишу под винтом, возможно, шлицевой отвёрткой будет удобнее, чем пальцем. И повернуть винт на одно деление в любую сторону и попробовать надвинуть планку снова. Или же, попробовать приподнять фиксационную пластину вверх руками, чтобы она встала вровень с остальной конструкцией.
После установки и жёсткой фиксации планки на "ластохвост" – нужно настроить кронштейн Атлант. Для этого примеряем прицел и визуально смотрим, чтобы он был ровно выставлен по оси ствола и на нужном удалении от глаза. После этого затягиваем винты. Вовремя и после пристрелки обязательно протягиваем все винты снова. Если вы планируете установку прицельных надолго, то можно добавить фиксатор резьбы во все винтовые соединения между планками.
Ещё в конструкции предусмотрены отверстия, для штифтования, то есть после настройки, можно зафиксировать конструкцию намертво. Например, для тяжёлого прицела.
Внимание! Если нажать на зажим, потом докрутить фиксационный винт в крайнее положение и закрыть зажим с усилием, то можно заблокировать механизм фиксации. Для его разблокировки потребуется ещё пара рук.

Характеристики
- Совместимость
- АК-47Н(56-А-212Н)
АК-74М(6П34)
АК-74Н(6П20Н)
АК-101(6П43)
АК-102(6П44)
АК-103(6П45)
АК-104(6П46)
АК-105(6П47)
АКМН(6П1Н)
АКС-74Н(6П21Н) - Вес
- 215 Гр
- Количество шагов планки
- 16
- Стандарт крепления
- Ласточкин хвост
- Тип товара
- Кронштейн
- Стандарт планки
- Пикатинни
- Тип крепления
- Быстросъем
