Кронштейн Б-51 для ПК/ПКМ/ПКП Зенит с Пикатинни

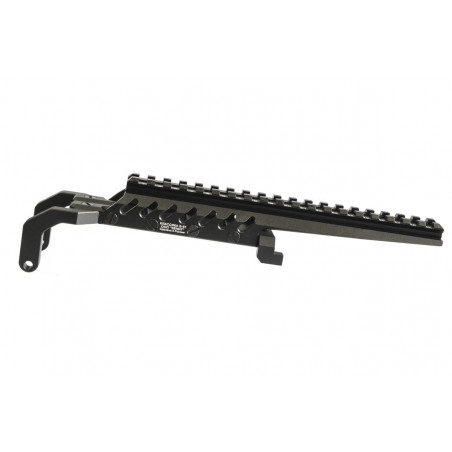

Кронштейн Б-51 (бренд Зенит) предназначен для установки на пулеметы модификаций ПК, ПКМ, ПКП. Совместимая планка Б-51 располагается сверху на крышку ствольной коробки и требует замены заводской оси шарнира. После монтажа кронштейн Б-51 выполняет роль планки Picatinny под 19 слотов, соответствует заявленным техническим требованиям и выносит высокие механические и температурные нагрузки.

Внимание! Кронштейн не совместим с увеличителями и прицелом AEMS/AEMS Core.

Основные отличия кронштейна Б-51 Зенит

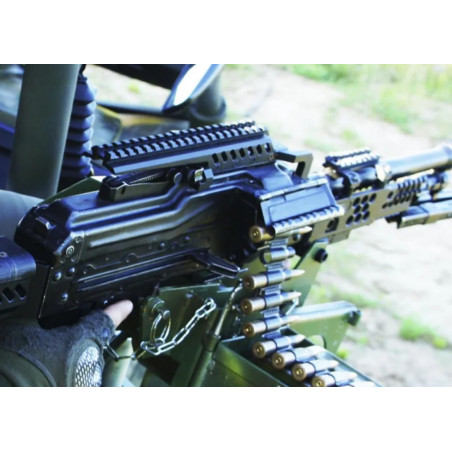

Планка Б-51 удобна в использовании и повышает стрелковые характеристики пулеметов ПК, ПКМ, ПКП.

На что следует обратить внимание при выборе кронштейна Б-51

• возможность установить значительное количество обвеса, включая ЛЦУ, фонарь, оптический или коллиматорный прицел, прибор ночного видения;
• количество посадочных мест достаточно, чтобы приборы располагались в нужном количестве и последовательности;
• линия огня механического прицела не перекрывается, не следует демонтировать заводское устройство при установке кронштейна;
• материалом изготовления кронштейна Б-51 служит легкий и особо прочный сплав Д16Т, выполняется антикоррозийное покрытие, два оттенка: черный и цвет пустыни.

Производитель предоставляет длительную гарантию в 5 лет при правильной установке и использовании изделия.

Порядок монтажа кронштейна Б-51

При установке кронштейна Б-51 необходимо учесть рекомендации и порядок, указанный в техническом регламенте.

1. Необходимо расположить выколотку (стержень для удаления заклепок, втулок, осей и других деталей), в упор к заводской оси. Следует проследить, чтобы расположение стержня было без перекосов, иначе не удастся точно поставить обвес. Затем удаляется штатная ось крышки коробки и на ее место вставляется выколотка оси из комплекта. Выбивать заводскую ось со своего места без замещения нельзя, это может привести к перекосу и нарушению баланса конструкции.
2. Кронштейн Б-51 располагается так, чтобы задние упоры оказались снизу целика. Боковые упоры кронштейна необходимо совместить с отверстиями от штатных упоров, которые удалены и вместо них вставлены выколотки.

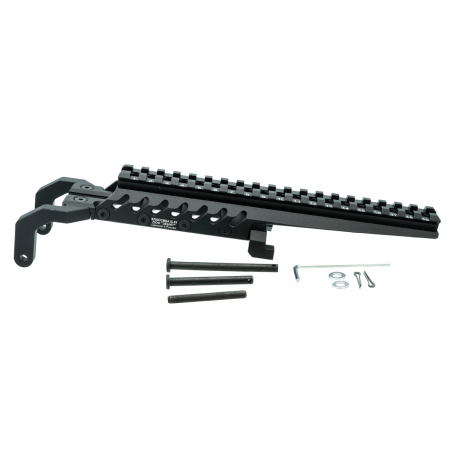

3. Ось крышки из комплекта устанавливается слева в боковое отверстие изделия. Совмещение следует производить таким образом, чтобы новая ось располагалась без перекосов. Затем молотком удаляется выколотка, которая заменила в начале процесса заводскую деталь.
4. На обновленную ось вставляется шайба, в отверстие оси ставится шплинт и фиксируется.
5. Равномерно и полностью вставив ключ в винт до упора, производится затягивание крепежных соединений, имеющих правую резьбу.

Если отверстия для оси крышки ниже стандартного расположения (0,5 мм), то следует использовать дополнительную проставку, входящую в комплект. В любом случае, следует руководствоваться иллюстрированной инструкцией из технического паспорта изделия.
