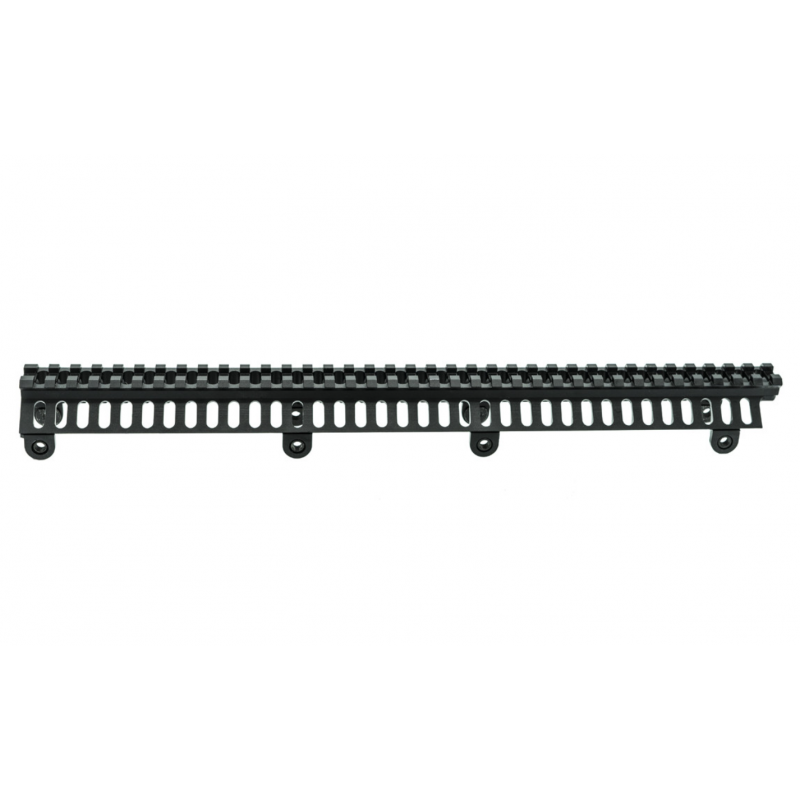

Кронштейн Б-74 «Джокер-4»

Кронштейн Б-74 «Джокер-4»

Предназначен для установки на карабины на базе AR-15 вместо штатного верхнего цевья. Основное преимущество устройства — наличие планки Пикатинни, которая позволяет крепить дополнительное оборудование, улучшая функциональность оружия.

Особенности:

Прочность и надежность конструкции: Б-74 изготовлен из цельнофрезерованного алюминиевого сплава Д16Т, что обеспечивает высокую прочность конструкции при минимальном весе.

Улучшенное охлаждение ствола: Конструкция кронштейна способствует эффективному охлаждению ствола во время стрельбы. Это важно для повышения устойчивости оружия к перегреву, что особенно актуально при продолжительном использовании. Улучшенное охлаждение положительно сказывается на стабильности стрельбы и продлевает срок службы оружия.

Совместимость с дополнительным оборудованием: Планка Пикатинни, интегрированная в конструкцию Б-74, позволяет устанавливать различные аксессуары, такие как оптические прицелы, фонари или лазерные указатели.

Минимальные массогабаритные характеристики: С массой всего 143 грамма и компактными размерами кронштейн практически не увеличивает общий вес оружия. Легкость конструкции делает использование кронштейна комфортным даже при длительной эксплуатации.

Широкий температурный диапазон: Б-74 сохраняет свои эксплуатационные свойства в экстремальных температурных условиях от -50°С до +50°С.

Для установки на оружие необходимо:


1. Произвести демонтаж дульного устройства, штатного цевья, газового блока, крепежной гайки.
2. Закрутить крепежную гайку производства ООО «Зенит», сняв с него предварительно фиксирующую гайку.
3. Установить нижний кронштейн Б-84.
4. Надеть фиксирующую гайку.
5. Надеть регулируемый газовый блок.
6. Через отверстия, имеющиеся на нижней части нижнего кронштейна Б-84 (предварительно сместив его таким образом, чтобы отверстия на кронштейне совпали с крепежными винтами на газовом блоке) или отклонив нижний кронштейн таким образом, чтобы получить доступ к крепёжным винтам, затянуть винты на газовом блоке, тем самым зафиксировав регулируемый газовый блок.
7. Сдвинуть нижний кронштейн плотно к верхнему ресиверу таким образом, чтобы планки Пикатинни образовали единую линию.
8. При помощи ключа, входящего в комплект, закручиваем фиксирующую гайку, тем самым плотно зафиксировав нижний кронштейн на карабине.
9. Установить верхний кронштейн на нижний и сдвинуть его так, чтобы он сел в пазы.
10. При помощи четырех винтов фиксируем верхний кронштейн Б-74 на нижнем кронштейне Б-84.
11. Закрепить в любом удобном для стрелка месте дополнительное оборудование.
